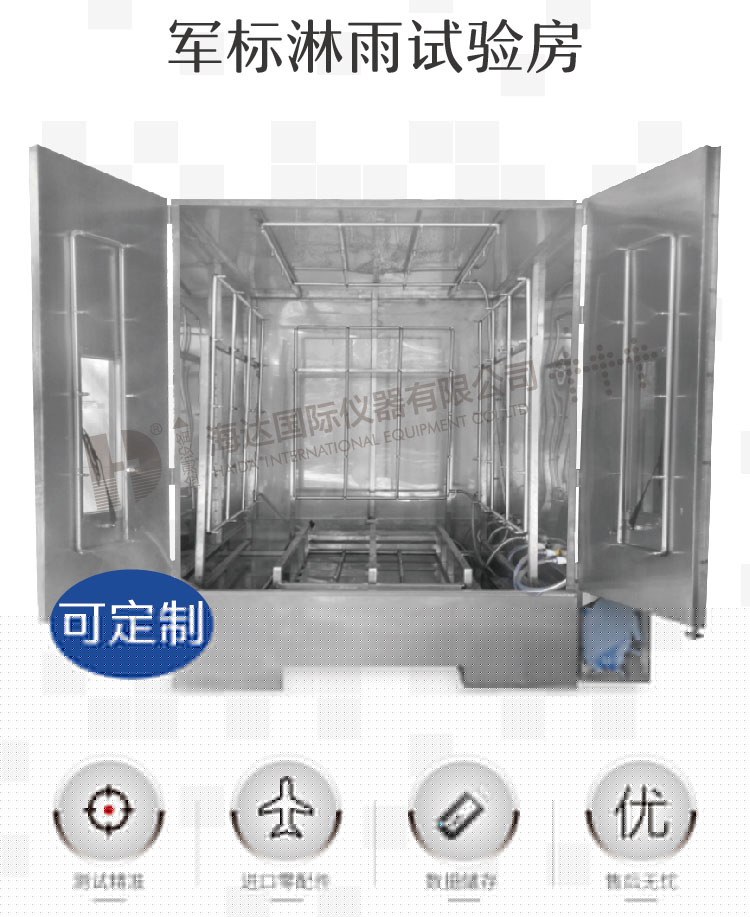

淋雨試驗房HD-E710
| ———————產品參數——————— | ||
| 產品簡介 | ||
淋雨試驗房主要用于檢測戶外快遞柜、機動車、鐵道車輛及周邊設備的防水密封性，指被試產品在淋雨條件下，產品防止雨水滲透的能力和遭到淋雨時或淋雨后的防雨性能。檢查車窗與天窗安裝方法是否正確；車體頂面、側面能否承受住雨水的噴射。考核電工電子產品外殼、密封件在水試驗后或者在試驗期間是否能保證該設備及元器件良好的工作性能和技術狀態。（考慮到產品的運輸過程或使用中可能受到浸水的影響，為產品技術標準提供引用依據。 設計標準： 1、TB/T1802-1996《鐵道車輛淋雨試驗方法》 2、QC/T476-2007《客車防雨密封性限值及試驗方法》 3、QC/T476-2007《汽車防雨密封性試驗方法》 4、BHMC企業標準 5、QC/T271-1999《微型汽車防雨密封性試驗方法》 6、參考天氣預報的的降雨量：大雨25~50mm/d，中雨10~25mm/d，小雨:＜10mm/d | ||
主要技術參數
3.1、淋雨強度：兩側及頂部為平均淋雨強度（可調）
| 8-12MM/min | 4-20±1mm/min | 8mm/min（小雨） |
| 8-12±1mm/min | 3-12±1mm/min | 36mm/min(暴雨） |
| 8-20±2mm/min | 20±2mm/min | 1000-3000L/min |
3.2、電源：AC 三相380V±5% 50Hz
3.3、噴嘴噴射壓力
| 80-200kPa±10 kPa | 50-150kPa | 200-400KPA（暴雨） | 79-150kPa |
| 80-150kPa（小雨） | 150kPa±10 kPa | 79-150kPa±10 kPa |
3.4、壓力表：在水泵的出口處安裝壓力表，壓力：0-0.5 MPa。（壓力采用閥門調節）
3.5、流量計：在水泵的出口調流閥后安裝流量計，流量：1-25m3/h
3.6、淋雨檢測房框架外廓尺寸（深*寬*高）m：
| 4500*4800*3500 | 32000*6200*5800 | 12000*4500*4500 | 8000*4000*3800 | 18000*11000*6300 |
| 4500*9000*5200 | 16000*4200*5000 | 12000*3200*4000 | 6000*4500*3500 | 50000*9000*8500 |
| 5000*2500*2100 | 14000*8200*5500 | 14000*4200*4500 | 8500*4500*3800 | 7000*3500*3200 |
3.7、淋雨房?jī)?nèi)框尺寸（深*寬*高mm）：
| 3500*3500*2700 | 30000*5000*5000 | 11000*2600*3000 | 8000*3500*3500 | 13000*3500*3800 |
| 15000*3800*4400 | 18000*10500*5800 | 6000*3000*2500 | 50000*6100*8000 | 30000*5000*5000 |
| 3000*2500*800 | 14000*3600*4700 | 6000*3000*2500 | 11000*4200*3800 | |
| 5000*2000*2000 | 6000*4200*3200 | 8000*4200*3500 | 3500*8500*4700 |
3.8、淋雨房?jī)?nèi)框小噴水尺寸（長*寬*高）：5000*3000*2600㎜
（調節噴水支架和淋雨系統后的噴淋尺寸）
3.9、進出門采用聚乙烯皮簾門，門洞尺寸（寬*高）㎜2800*3200；2000*2000；3500*3200門框采用巨型管加固。
四、淋雨試驗房測試注意
4.1 灑水試驗間各噴頭的壓力要均衡穩定，不可有水錘等異常現象，各噴頭之間的壓力偏差需在10%以?xún)?nèi)；
4.2 灑水系統采用獨立不銹鋼型材支撐不與灑水間墻面相連；
4.3頂噴頭中心線在空調機組橫斷面上的投影應大致垂直于空調機組頂表面。兩側噴頭中心線在空調機組橫斷面上的投影應與水平面成45±5度，上述噴頭中心線與橫斷面夾角應為30±5度。
4.4 試驗小車：將樣品固定在小車上，通過觸摸控制系統，自動將樣品車開到試驗區域。所用電機應滿足不低于IP65等級，設備整體應考慮防水處理

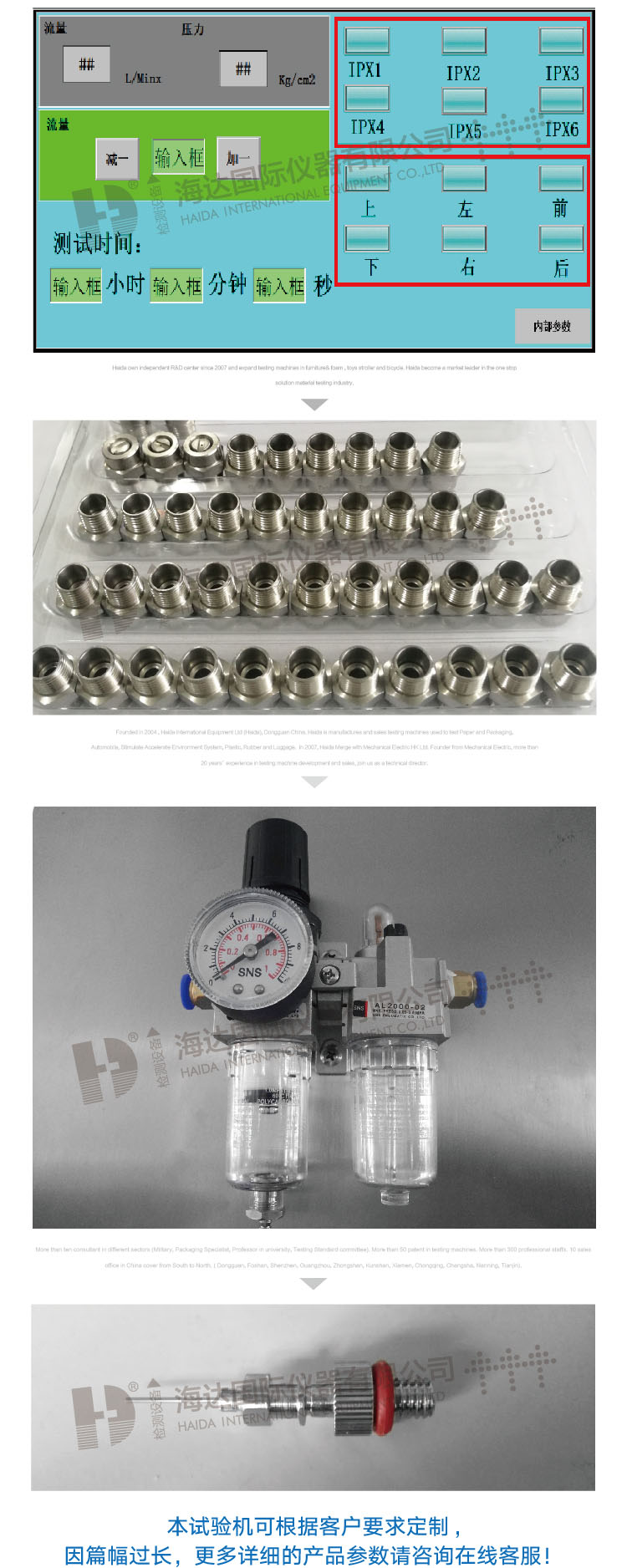

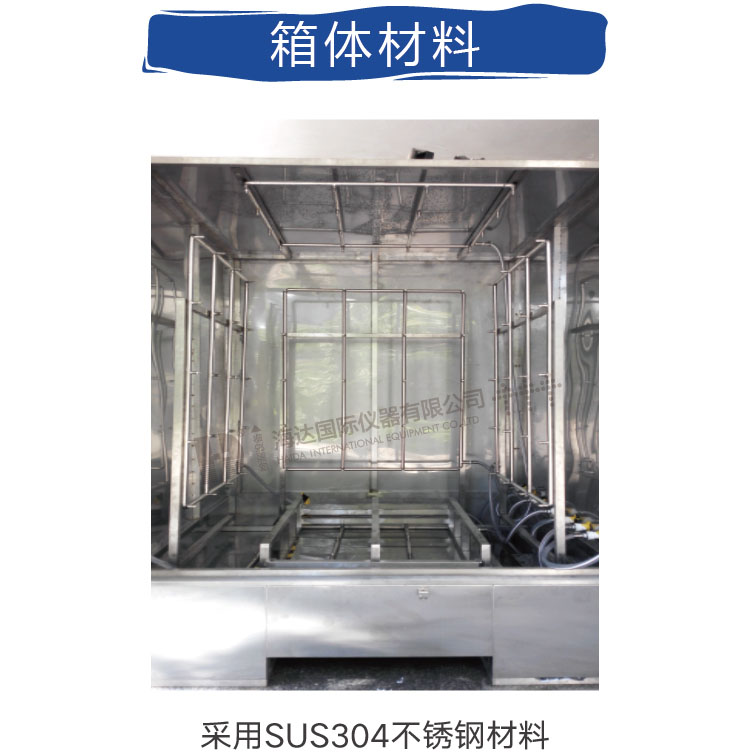

——————產品細節圖———————
1、）
