三坐標測量?jī)x
來源:海達儀器有限公司 時間:2021-03-15 16:22:03 海達小編編繪 瀏覽:99+

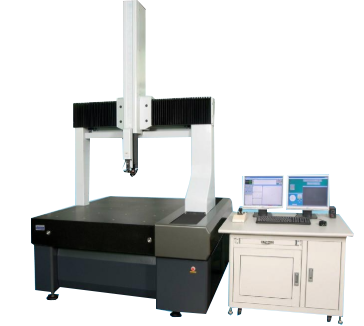

龍門移動式三坐標測量?jī)x是一種靈活的高精度測量設備，能夠快速有效的完成任何測量和檢測任務，通過配置各種掃描和觸發測頭，能夠滿足各種計量要求，成為一種簡潔，快速，高效，高精度的測量設備。
儀器用途：
主要測量中小型機械零部件的形狀和位置誤差，適合于計量室和生產現場使用?？蓮V泛應用于航空、航天、兵器制造、汽車、發動機、機床、工模具、電子及其它需要復雜空間幾何量測量的行業。
規格參數：
| 型 號 | HD-CMM554 | HD-CMM584 | HD-CMM665 | HD-CMM685 | HD-CMM8105 | |
|
行程 （mm） |
X | 500 | 500 | 600 | 600 | 800 |
| Y | 500 | 800 | 600 | 800 | 1000 | |
| Z | 400 | 400 | 500 | 500 | 500 | |
| 儀器精度（μm） | MPPE=3.5+L/250,MPPE1=3.0+L/250,L單位mm | |||||
| 系統特點 | 探測系統：Renishaw WH20i,測量軟件：RationalDMIS | |||||
| 外形尺寸 | 1.0*1.1*2.2 | 1.0*1.4*2.2 | 1.14*1.1*2.4 | 1.14*1.3*2.4 | 1.68*2.1*2.85 | |
| 整機重量（Kg） | 700 | 910 | 900 | 1040 | 2460 | |
| 最大承重（Kg） | 200 | 200 | 500 | 500 | 1000 | |
| 包裝外形尺寸 | 1.45*1.37*2.1 | 1.45*1.67*2.1 | 1.35*1.75*2.4 | 1.35*1.75*2.4 | 1.9*2.5*2.4 | |
