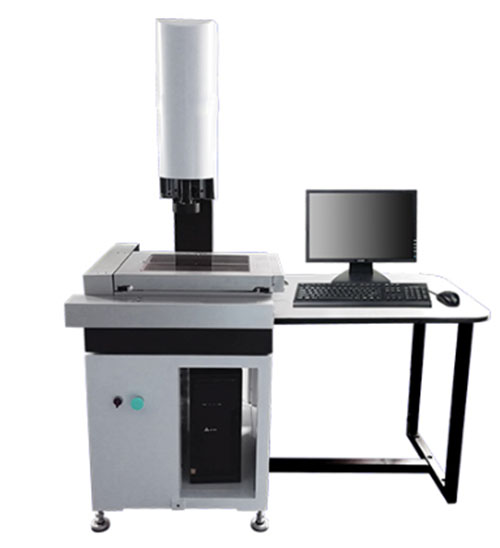

經濟型全自動影像測量儀
來源:海達儀器有限公司 時間:2021-03-15 10:43:09 海達小編編繪 瀏覽:99+
應用行業：
廣泛應用于飛機小零件，航天研究所，航天標準件，軍工異形小件、計量院，導電粒子、PCB板、TP、TFT、手機配件、皿配件、模具產品、刀具、齒輪、五金產品、端子、螺絲、彈簧、電子產品、連接器、鐘表、電線、沖壓產品、塑膠產品、汽車配件、醫療器械、計量院、高等院校等領域。
儀器特點：
Ø 穩定高剛性
l 采用山東濟南青“00”級花崗石底座及立柱，保證了極高的穩定性及剛性。
l 采用高精密V型導軌，保證儀器極高的機械精度和穩定性。
l 采用高牌號鑄鐵工作臺，經過嚴格人工時效，保證導軌安裝穩定性和韌性。
Ø 高品質圖像
l 程控式3環8區LED環形表面冷光源設計，角度范圍廣，覆蓋被測零件輪廓面更多，測試零件兼容性更強。LED輪廓光平行光路設計，提高透射光，保證測量精度。
l 1/3〃高分辨率彩色CCD 600TV線，確保高品質測量畫面。
Ø 高精度
l 高精度玻璃光柵尺，分辨率為0.5μm讀數穩定可靠，精度高。
Ø 可定制
l 可實現Z軸非接觸式影像準確測高和平面度測量，可加裝接觸式側頭。
技術規格參數：
| 項目 | HD-U3020E | HD-U4030E | HD-U5040E |
| 測量行程 | 300*200*200 | 400*300*200 | 500*400*200 |
| 儀器重量（Kg） | 300 | 320 | 350 |
| 測量精度（μm） | E（x，Y）:3+L/200 E（Z）:5+L/200 (L單位mm） | ||
| 重復精度（μm） | 3 | ||
| 玻璃承載（Kg） | 30 | ||
| 放大倍率 |
光學放大倍率0.7~4.5X，影像放大24~156X （可擴展至12-312X） |
||
| 光柵尺分辨率 | 玻璃光柵尺，分辨率0.5μm | ||
| CCD | 1/3高分辨率彩色相機600TVL | ||
| 傳動方式 | 臺灣精密級滾珠絲桿及導軌 | ||
| 運動控制 | 臺灣臺達，伺服電機 | ||
| 面光源 | 3區8環LED冷光源，亮度可調 | ||
| 輪廓光源 | 平行光路LED冷光源，亮度可調 | ||
| 測量軟件 | 自動測量軟件 | ||
| 操作方式 | 程序控制+搖桿 | ||
| 選購件 | 電腦、MCP測頭、自動變焦鏡頭、激光測頭 | ||
| 工作環境 | 溫度：20℃±2℃,濕度30-80%，遠離振動：＜0.002g，低于15Hz | ||
| 電源 |
單相AC 220V/50Hz/10A |
||
