一、產品功能

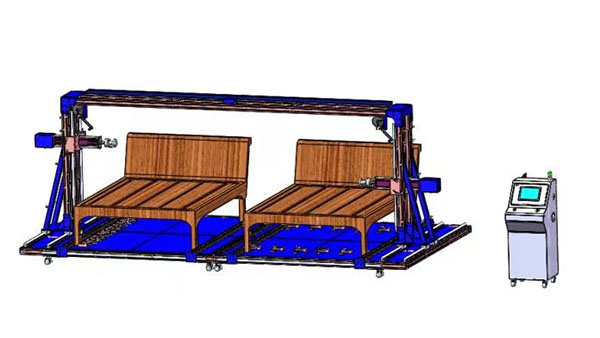

HD-AF769床架疲勞試驗儀是針對床架結構強度性能和耐久性能進行檢測的儀器，主要適用于各種床架如電動升降床架、木質床架、金屬床架 、軟包床架等，也適用于升降桌的強度和疲勞測試。
二、主要技術參數

三、操作原理
疲勞測試：將試樣放置在底板上，調節橫條夾具位置來固定試樣，通過導軌滑塊移動龍門架模組使其到達測量位置，設置規定的壓力值，試驗次數，通過對試樣循環施力，達到設定次數或當樣品損壞后自動停機，從而得知試樣的抗疲勞性；
強度測試：將試樣放置在底板上，調節橫條夾具位置來固定試樣，通過導軌滑塊移動龍門架模組使其到達測量位置，設置規定的壓力值，通過施加規定的力值，來測定式樣的抗壓強度。
四、產品特點
（一）硬件特點
1.本測試儀采用鋁型材制作框架，造型美觀大方，橫條夾具固定位置采用快速接頭，安裝方便快捷；
2.可手動上下左右調節測試位置，適用于多種不同尺寸的試樣；
3.采用伺服電缸驅動，運行平穩、噪音低。
（二）軟件特點
1.PLC可編程序控制器控制，可設定試驗力、試驗次數，并可直接實時顯示試驗力、試驗次數，并可通過USB端口導出測試界面數據和力值位移曲線圖；
2.軟件可以同時控制兩個通道，每個通道都通過基準同步時間進行操作，這樣可以保證動作與數據處理的同步性要求。不同的通道分組來控制，如果有一個通道的試樣已經破壞，相關聯的同組通道會同時停止，其余通道可以繼續進行工作；
3.儀器斷電保護，斷電時瞬間保存當前測試數據，下次通電使用時，可查看上次測試數據，或繼續測試；
4.設備短路保護，避免過大的短路電流使電器設備過熱或受電動力作用而遭到損壞。
